Formstahl, Breitflanschträger

I, IPE, HEB(IPB), HEA, HEM - Schneiden, Sandstrahlen

  Breitflanschträger (Formstahl)
Länge: 12 m
Abmessungen in mm Produktauswahl
Online-Shop über Tabelle

HEB-Träger (IPB)
Breitflanschträger
mit parallelen Flanschflächen
h = 100-400
b = 100-300
Online-Shop Tabelle
HEB-Träger (IPB)
Breitflanschträger
mit parallelen Flanschflächen

HEB-Träger (IPB), S235JR, DIN EN 10 034 (DIN 1025/2) Breitflanschträger mit parallelen Flanschflächen Länge 12 m Fixmaßzuschnitte nach Angabe

Profil Höhe mm Breite mm Stegstärke mm Flanschenstärke mm Handelsgewicht kg/m Widerstandsmoment
100 100 100 6,0 10,0 20,9 89,9
120 120 120 6,5 11,0 27,4 144
140 140 140 7,0 12,0 34,5 216
160 160 160 8,0 13,0 43,7 311
180 180 180 8,5 14,0 52,5 426
200 200 200 9,0 15,0 63 570
220 220 220 9,5 16,0 73 736
240 240 240 10,0 17,0 85 938
260 (1) 260 260 10,0 17,5 95 1150
260 ST52 260 260 10,0 17,5 95 1150
280 280 280 10,5 18,0 106 1380
300 300 300 11,0 19,0 120 1680
320 * 320 300 11,5 20,5 130 1930
340 * 340 300 12,0 21,5 137 2160
360 * 360 300 12,5 22,5 146 2400
400 * 400 300 13,5 24,0 159 2880

(1) auch in S355J2 vorrätig
*nicht vorrätig, 2 - 3 Tage Lieferzeit

HEA-Träger (IPBL)
Breitflanschträger
mit parallelen Flanschflächen
leichte Ausführung
h = 96-290
b = 100-300
Online-Shop Tabelle
HEA-Träger (IPBL)
Breitflanschträger
mit parallelen Flanschflächen
leichte Ausführung

HEA-Träger (IPBL), S235JR, DIN EN 10 034 (DIN 1025/3) Breitflanschträger mit parallelen Flanschflächen Leichte Ausführung
Zuschnitte nach Angabe

Profil Höhe
mm
Breite
mm
Steg-
stärke
mm
Flanschen-
stärke
mm
Handels-
gewicht
kg/m
Wider-
stands-
moment
100 96 100 5,0 8,0 17,1 72
120 114 120 5,0 8,0 20,4 106
140 133 140 5,5 8,5 25,3 155
160 152 160 6,0 9,0 31,2 220
180 171 180 6,0 9,5 36,4 294
200 190 200 6,5 10,0 43 389
220 210 220 7,0 11,0 52 515
240 230 240 7,5 12,0 62 675
260* 250 260 7,5 12,5 70 836
280 * 270 280 8,0 13,0 78 1010
300 * 290 300 8,5 14,0 90 1260

*nicht vorrätig, 2 - 3 Tage Lieferzeit

HEM-Träger (IPBv)
Breitflanschträger
mit parallelen Flanschflächen
verstärkte Ausführung
h = 120-340
b = 106-310
Online-Shop Tabelle
HEM-Träger (IPBv)
Breitflanschträger
mit parallelen Flanschflächen
verstärkte Ausführung

HEM-Träger (IPBv), S235JR
DIN EN 10 034 (DIN 1025/4) Breitflanschträger mit parallelen Flanschflächen Verstärkte Ausführung
Zuschnitte nach Angabe

Profil Höhe
mm
Breite
mm
Steg-
stärke
mm
Flanschen-
stärke
mm
Handels-
gewicht
kg/m
Wider-
stands-
moment
100 120 106 12,0 20,0 42,8 190
120 140 126 12,5 21,0 53,4 288
140 160 146 13,0 22,0 64,8 411
160 180 166 14,0 23,0 78,1 566
180* 200 186 14,5 24,0 91,1 748
200* 220 206 15,0 25,0 106 967
220* 240 226 15,5 26,0 120 1220
240* 270 248 18,0 32,0 161 1800
260* 290 268 18,0 32,5 176 2160
280 * 310 288 18,5 33,0 194 2550
300 * 340 310 21,0 39,0 244 3480

* nicht vorrätig, 2 - 3 Tage Lieferzeit

I-Träger mit geneigten, inneren Flanschflächen
h = 80-400
b = 42-155
Online-Shop Tabelle
I-Träger mit geneigten, inneren Flanschflächen

I-Träger DIN EN 10 024 (DIN 1025/1)
schmale I-Träger mit geneigten, inneren Flanschflächen Länge 12 m
Fixmaßzuschnitte nach Angabe

Profil Höhe
mm
Breite
mm
Steg-
stärke
mm
Flanschen-
stärke
mm
Handels-
gewicht
kg/m
Wider-
stands-
moment
80* 80 42 3,9 5,9 6,1 19,5
100* 100 50 4,5 6,8 8,5 34,2
120* 120 58 5,1 7,7 11,5 54,7
140* 140 66 5,7 8,6 14,7 81,9
160* 160 74 6,3 9,5 18,5 117
180* 180 82 6,9 10,4 22,5 161
200* 200 90 7,5 11,3 27 214
220* 220 98 8,1 12,2 32 278
240* 240 106 8,7 13,1 37 354
260* 260 113 9,4 14,1 43 442
280 * 280 119 10,1 15,2 49 542
300 * 300 125 10,8 16,2 56 653
320 * 320 131 11,5 17,3 63 782
340 * 340 137 12,2 18,3 70 923
360 * 360 143 13,0 19,5 78 1090
380 * 380 149 13,7 20,5 86 1260
400 * 400 155 14,4 21,6 95 1460

alle I-Träger sind nicht vorrätig, 2 - 3 Tage Lieferzeit

IPE-Träger mit parallelen Flanschflächen
h = 80-400
b = 46-180
Online-Shop Tabelle
IPE-Träger mit parallelen Flanschflächen

IPE-Träger, S235JR
DIN EN 10 034 (DIN 1025/5) mittelbreite I-Träger mit parallelen Flanschflächen Länge 12 m Fixmaßzuschnitte nach Angabe

Profil Höhe
mm
Breite
mm
Steg-
stärke
mm
Flanschen-
stärke
mm
Handels-
gewicht
kg/m
Wider-
stands-
moment
80 80 46 3,8 5,2 6,2 20,0
100 100 55 4,1 5,7 8,3 34,2
120 120 64 4,4 6,3 10,7 53,0
140 140 73 4,7 6,9 13,2 77,3
160 160 82 5,0 7,4 16,2 109
180 180 91 5,3 8,0 19,3 146
200 200 100 5,6 8,5 23,0 194
220 220 110 5,9 9,2 26,9 252
240 240 120 6,2 9,8 31,5 324
270 270 135 6,6 10,2 37,0 429
300 300 150 7,1 10,7 43,3 557
330 * 330 160 7,5 11,5 50,4 713
360 * 360 170 8,0 12,7 58,6 904
400 * 400 180 8,6 13,5 68,0 1160

* nicht vorrätig, 2 - 3 Tage Lieferzeit

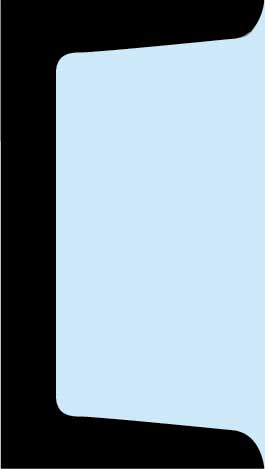

U-Stahl
Neigung der inneren
Flanschflächen
h = 80-400
b = 46-180
Online-Shop Tabelle
U-Stahl
Neigung der inneren
Flanschflächen

U-Stahl EN 10 025
Normalprofile nach DIN 1026 Länge 6 m ab Profil 80 mm auch in 12 m Längen

Höhe
mm
Breite
mm
Steg
stärke
mm
Flanschen-
stärke
mm
Handels-
gewicht
kg/m
Wider-
stands-
moment
Wx ccm
80 45 6,0 8,0 8,9 26,5
100 50 6,0 8,5 10,9 41,2
120 55 7,0 9,0 13,7 60,7
140 60 7,0 10,0 16,4 86,4
160 65 7,5 10,5 19,3 116
180 70 8,0 11,0 22,5 150
200 75 8,5 11,5 26,0 191
220 80 9,0 12,5 30,0 245
240 85 9,5 13,0 34,0 300
260 90 10,0 14,0 39,0 371
280* 95 10,0 15,0 43,0 448
300 100 10,0 16,0 48,0 535
320* 100 14,0 17,5 61,0 679
350* 100 14,0 16,0 62,0 734
380* 102 13,5 16,0 65,0 829
400* 110 14,0 18,0 74,0 1020

Zuschnitte möglich
* nicht vorrätig, 2 - 3 Tage Lieferzeit
